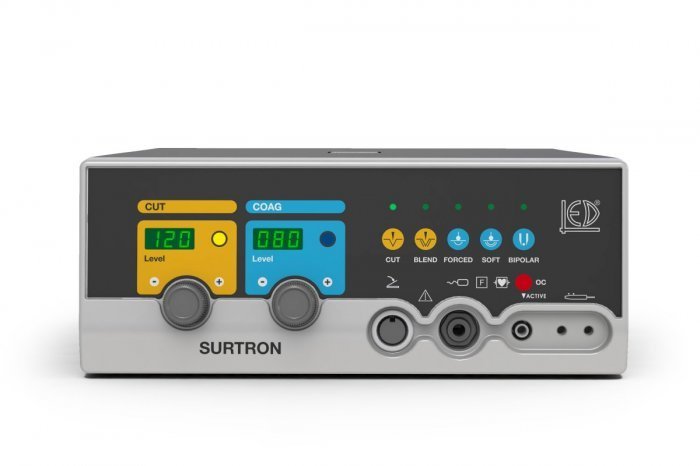

SURTRON 120 W HF-Chirurgiegerät für Elektrochirurgie

Das SURTRON 120 von LED SpA ist ein Hochfrequenz-Chirurgiegerät für kleine und mittelgroße chirurgische Eingriffe. Das HF-Gerät bietet verschiedene monopolare Funktionen zum Schneiden und Koagulieren sowie die Möglichkeit zur bipolaren Koagulation mit entsprechendem Bipolar Adapter.

Mit einer maximalen Ausgangsleistung von 120 Watt im CUT-Modus eignet sich das Elektrochirurgiegerät für unterschiedliche Anwendungen der Hochfrequenzchirurgie. Die digitale Leistungsanzeige und die mikroprozessorgesteuerte Überwachung der Betriebsfunktionen unterstützen eine kontrollierte und übersichtliche Bedienung.

Schneiden und Koagulieren mit dem SURTRON 120

Je nach gewünschter Anwendung stehen verschiedene HF-Betriebsarten zur Verfügung. Dadurch können Schneiden und Koagulation an die jeweilige chirurgische Aufgabe angepasst werden.

• CUT: reines monopolares Schneiden bis 120 W
• BLEND: Schneiden mit Koagulationsanteil bis 90 W
• FORCED COAG: oberflächliche Koagulation bis 80 W
• SOFT COAG: tiefe Koagulation bis 60 W
• BIPOLAR: bipolare Koagulation bis 40 W mit geeignetem Bipolar Adapter

Monopolare Elektrochirurgie

Bei der monopolaren Anwendung wird das HF-Instrument zusammen mit einer Neutralelektrode verwendet. Das SURTRON 120 ermöglicht sowohl reines Schneiden als auch kombinierte Schneid- und Koagulationsfunktionen sowie unterschiedliche Koagulationsarten.

Die Verbindung der Neutralelektrode wird vom Gerät überwacht. Bei Verwendung einer geteilten Neutralelektrode kann zusätzlich der Kontakt zwischen Neutralelektrode und Patient überwacht werden.

Bipolare Koagulation

Das SURTRON 120 kann zusätzlich für die bipolare Koagulation eingesetzt werden. Für diese Funktion ist ein geeigneter Bipolar Adapter erforderlich. Über den Adapter und ein passendes Bipolarkabel wird das bipolare Instrument mit dem HF-Chirurgiegerät verbunden.

Bei der bipolaren Technik fließt der Hochfrequenzstrom zwischen den beiden Elektroden des bipolaren Instruments. Typische Instrumente sind Bipolarpinzetten. Die Stromwirkung konzentriert sich dadurch auf den Bereich zwischen den Elektroden des Instruments.

Bedienung und Kontrolle

Die abgegebene HF-Leistung wird digital angezeigt. Ein Mikrocontroller überwacht die Betriebsfunktionen des Gerätes. Zusätzlich verfügt das SURTRON 120 über eine Überwachung des Patient-/Neutralelektrodenkreises, der Ausgangsleistung und eine automatische Selbstkontrolle.

Die monopolaren Ausgangsfunktionen sowie die Leistungsabgabe können mit einem dafür vorgesehenen Handgriff gesteuert werden. Dadurch kann die Bedienung während des chirurgischen Eingriffs unterstützt werden, ohne die Aufmerksamkeit unnötig vom Operationsfeld abzuwenden.

Anwendungsbereiche

Das SURTRON 120 ist laut Hersteller für leichte und mittelgroße chirurgische Anwendungen vorgesehen. Durch die verschiedenen Schneid- und Koagulationsfunktionen kann das HF-Chirurgiegerät in unterschiedlichen medizinischen und dentalen Bereichen eingesetzt werden.

• HF-Chirurgie und Elektrochirurgie
• ambulante Chirurgie
• Dental und zahnärztliche Anwendungen
• Dermatologie
• Hals-Nasen-Ohrenheilkunde
• Gefäßchirurgie
• Veterinärmedizin

Technische Daten

• Hersteller: LED SpA
• Modell: SURTRON 120
• Hersteller-Code: 10100.201
• Max. Leistung CUT: 120 W bei 250 Ω
• Max. Leistung BLEND: 90 W bei 200 Ω
• Max. Leistung FORCED COAG: 80 W bei 150 Ω
• Max. Leistung SOFT COAG: 60 W bei 100 Ω
• Max. Leistung BIPOLAR: 40 W bei 100 Ω
• Arbeitsfrequenz: 600 kHz
• Spannungsversorgung: 115–230 V AC
• Netzfrequenz: 50–60 Hz
• Max. Leistungsaufnahme: 300 VA
• Maße B × H × T: 254 × 104 × 288 mm
• Gewicht: ca. 5 kg
• Elektrische Klasse: I CF
• MDR 2017/745/EU: Klasse IIb

Sicherheits- und Kontrollfunktionen

• Überwachung des Patient-/Neutralelektrodenkreises
• Überwachung der abgegebenen Ausgangsleistung
• automatische Selbstkontrolle
• Kontrolle des Patientenkontakts bei Verwendung einer geteilten Neutralelektrode

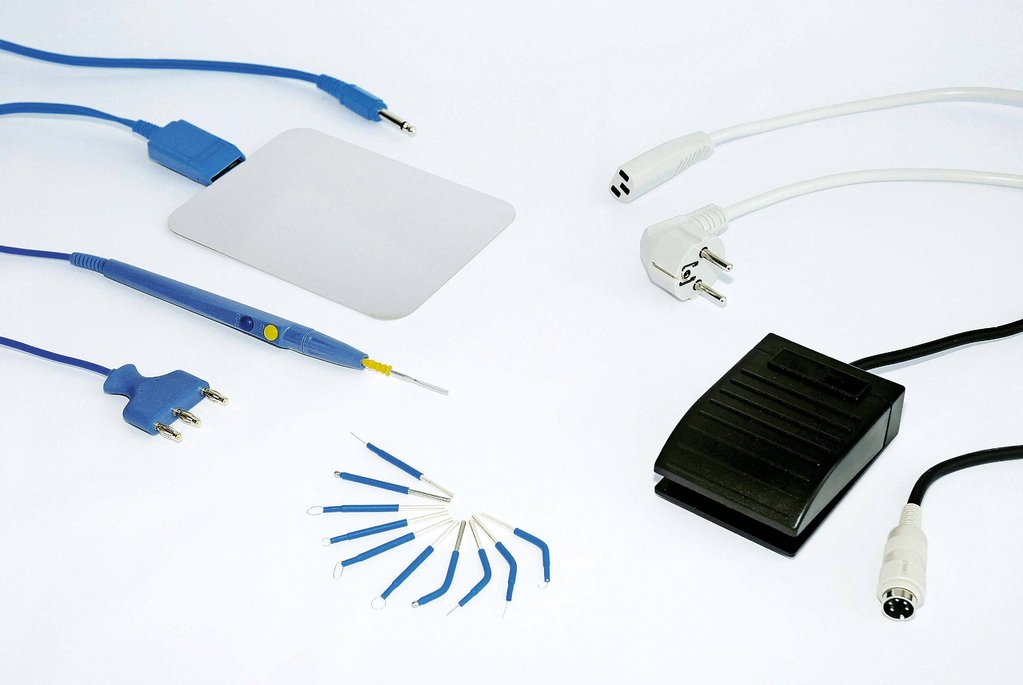

Lieferumfang

• 1 × SURTRON 120 HF-Chirurgiegerät
• 1 × Netzkabel
• 1 × wiederverwendbares Handstück mit Fingerschalter
• 1 × Anschlusskabel für Elektroden
• 1 × Fußschalter

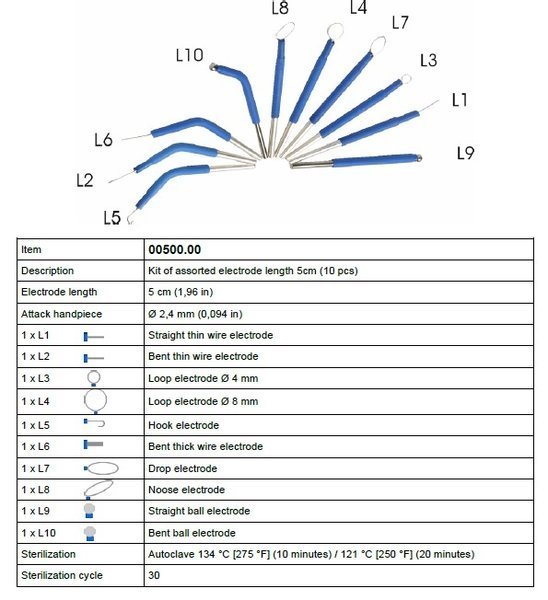

• 10 × Elektroden
• 1 × Neutralelektrode
• 1 × deutsche Bedienungsanleitung für HF-Chirurgiegerät 120 W

Passendes Zubehör für monopolare Anwendungen

Für die monopolare Elektrochirurgie stehen verschiedene Elektroden, HF-Handstücke, Anschlusskabel und Neutralelektroden zur Verfügung. Welches Zubehör benötigt wird, richtet sich nach der gewählten Schneid- oder Koagulationsfunktion und der jeweiligen Anwendung.

Passendes monopolares HF-Zubehör finden Sie in unserem Zubehörbereich.

Passendes Zubehör für bipolare Anwendungen

Für die bipolare Koagulation wird zusätzlich ein geeigneter Bipolar Adapter benötigt. Dieser stellt die Verbindung zwischen dem SURTRON 120 und dem entsprechenden Bipolarkabel her. Anschließend können passende bipolare Instrumente, beispielsweise Bipolarpinzetten, verwendet werden.

Passenden Bipolar Adapter, Bipolarkabel und bipolares HF-Zubehör finden Sie in unserem Zubehörbereich.

Einweg-HF-Zubehör

Zusätzlich stehen ausgewählte Einweg-HF-Instrumente für verschiedene elektrochirurgische Anwendungen zur Verfügung. Bei der Auswahl ist auf die jeweilige Anschlussart und die Kompatibilität mit dem SURTRON System zu achten.

Unser Einweg-HF-Zubehör finden Sie im entsprechenden Zubehörbereich.

Bedienungsanleitung SURTRON 120

Ausführliche Informationen zur Installation, Bedienung, Auswahl der Betriebsart, Leistungseinstellung, Sicherheit und Verwendung des Zubehörs finden Sie in der Bedienungsanleitung des SURTRON 120.

Die Gebrauchsanweisung des Herstellers ist vor Inbetriebnahme und Anwendung des Gerätes zu beachten.

Weitere Informationen zur Elektrochirurgie

Weitere Informationen über HF-Chirurgiegeräte, monopolare und bipolare Elektrochirurgie, geeignete Anwendungen sowie passendes Zubehör finden Sie in unserem Bereich Elektrochirurgie & HF-Chirurgiegeräte.

Wichtige Informationen

Die geeignete Betriebsart, Ausgangsleistung und Auswahl des Zubehörs richten sich nach der jeweiligen Anwendung und den Vorgaben von LED SpA. Für die bipolare Koagulation mit dem SURTRON 120 ist zusätzlich ein passender Bipolar Adapter erforderlich.
